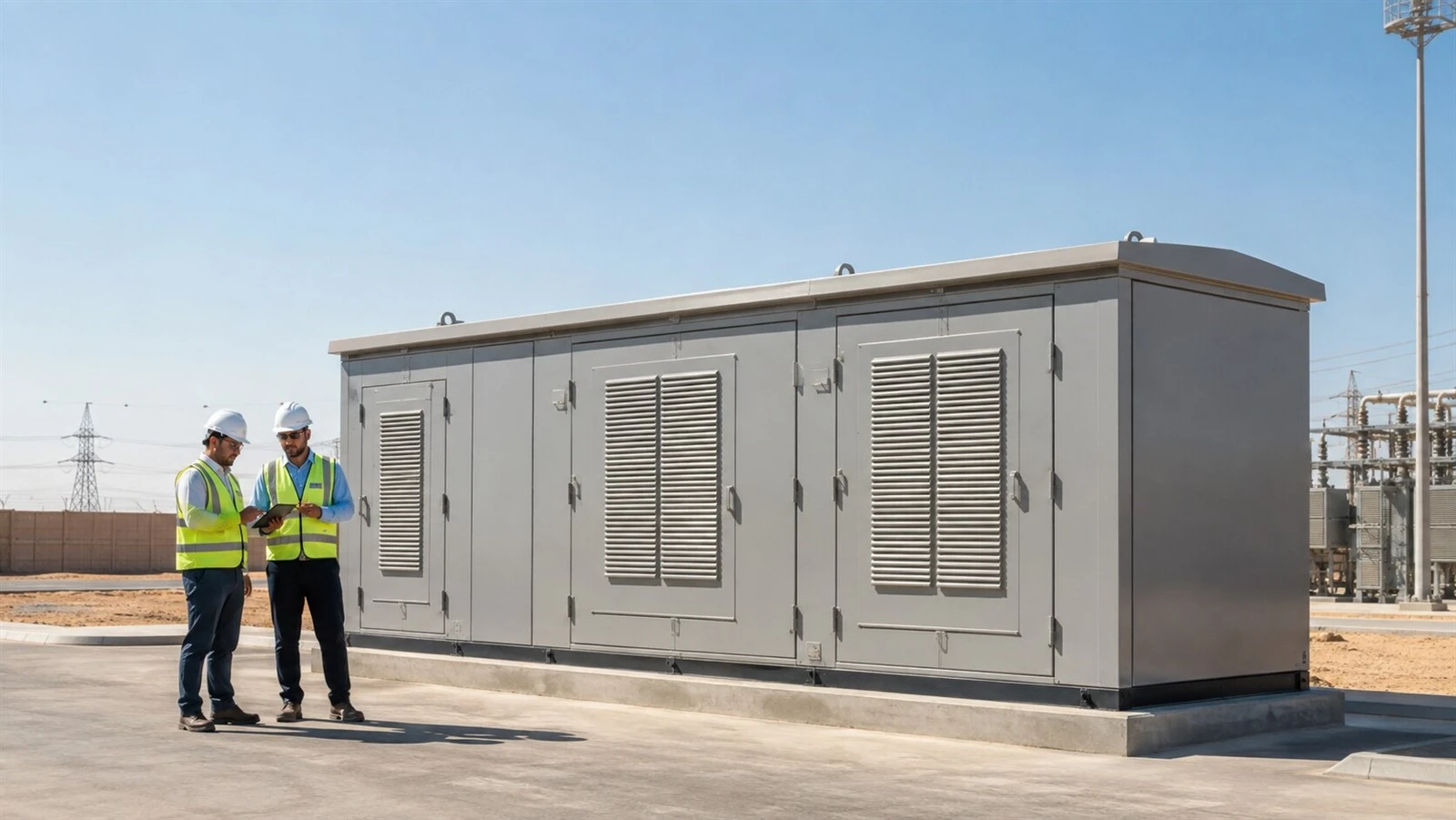

パッド-に取り付けられた変電所エンクロージャの統合: 最終組み立て時間を短縮する 7 つの決定

最も高価なパッド取り付け変電所エンクロージャ必ずしも最高額の見積もりが得られるものであるとは限りません。これは、変圧器、RMU、および LV- のパネル図面が静かに別の方向に移動した後に到着するものです。

各サプライヤーは独自に承認された図面に従っている可能性がありますが、それでも完全な変電所を組み立てることはできません。変圧器のラジエーターが壁に触れているか、RMU ケーブルが溝から外れているか、LV キャビネットがサービス ドアをブロックしています。

通電日が固定されている中東のプロジェクトの場合、この種のインターフェースの故障は、鋼材価格のわずかな差よりも大きな損害をもたらすことがよくあります。

変圧器メーカーの購入の観点から、エンクロージャを注文する前に次の 5 つの質問に答えていただきたいと考えています。

• 全体的な統合図面の所有者は誰ですか?
• 最終的な機器モデルはどれですか?
• 完全な変電所はどこで組み立てられますか?
• 主要な設備の設置や交換はどのように行われますか?
• 誰が{0}}後からの設計変更を承認し、-その費用を支払いますか?

1. エンクロージャをシステム インターフェイスとして扱う

A パッド-に取り付けられた変圧器エンクロージャ単なる電気機器周りの鉄骨構造物ではありません。これは、変圧器、HV 開閉装置、LV パネル、ケーブル、換気システム、土木基礎の間の物理的な接続です。

問題は、これらの商品が異なるサプライヤーから購入されることが多いことです。各企業は最終設計の一部のみを管理します。

したがって、エンクロージャの図面をリリースする前に、インターフェースの責任マトリックスを作成します。-

このマトリックスは、カスタム変電所エンクロージャメーカー欠落している次元を仮定で埋めることはありません。

エンクロージャのサプライヤーは正確に製造できますが、プロジェクト エンジニアに代わって変圧器のサービス クリアランス、RMU ケーブルの曲げ半径、基礎レベルを決定することはできません。{0}

2. 5 つの「最終」図面ではなく、1 つのマスター図面を使用する

よくある問題は、すべてのサプライヤーが「承認済み」とマークされた図面を持っているにもかかわらず、図面が承認された時期が異なるということです。

変圧器の図面には、1 つのラジエーター配置が示されている場合があります。エンクロージャ GA は以前のバージョンを使用することができますが、土木請負業者は別の基礎図面に基づいて作業しています。

これを避けるために、私は以下を含む 1 つのマスター統合図面を維持します。

• 最終的な変圧器の設置面積
• ラジエーターと端子ボックスの位置-
• RMU および LV- パネルの寸法
• ケーブル-入口の座標
• ドアとメンテナンスゾーン
• 換気口
• 基礎とアンカーポイント
• 設備設置ルート

各インターフェイスは図面番号とリビジョンを参照する必要があります。 WhatsApp や電子メールを通じて送信された非公式のスケッチは議論をサポートしますが、自動的に製造指示になるべきではありません。

改訂版は、筐体、変圧器、土木工事への影響が検討された場合にのみリリースされます。詳細については、カスタム パッド-に取り付けられた変電所エンクロージャの設計にリンクできます。

3. 最終組立をどこで行うかを決定する

筐体を設計する前に、変電所を中国で組み立てるか、変圧器工場で組み立てるか、中東のプロジェクト現場で組み立てるかを決定します。

この決定により、筐体の構造、梱包方法、責任分担が変わります。

完全な工場組み立て

トランス、RMU、LV キャビネット、エンクロージャは出荷前に組み立てられます。

これによりインターフェース制御が向上しますが、完成したユニットにはオープントップ コンテナ、フラット ラック、またはばら積み発送が必要になる場合があります。{0}

現地設備の設置

空のエンクロージャが最初に発送され、電気機器はサウジアラビア、UAE、オマーン、またはその他の目的国に設置されます。

これにより出荷量が減る可能性がありますが、現場チームには明確な設置図面、ラベルが貼られた部品、および適切な吊り上げ装置が必要です。

モジュール式配信

エンクロージャは輸送可能なモジュールに分割され、目的地で組み立てられます。

これは特大サイズの場合に役立ちますプレハブ変電所の筐体コンテナの制限に適合しますが、敷地の密閉、屋根の接合部、位置合わせがより重要になります。

普遍的に正しい選択肢はありません。私は工場管理の利点を、輸送費、現地の労働力、吊り上げ能力、プロジェクトのスケジュールと比較します。-

4. 初期設置だけでなくメンテナンスも考慮した設計

エンクロージャは最初の組み立て検査に合格しても、何年にもわたるメンテナンスの問題が発生する可能性があります。

たとえば、変圧器は設置中にドアに収まる可能性がありますが、ラジエーター、ケーブル ボックス、または屋根の梁によって利用可能な開口部が狭くなるため、後で取り外すことはできません。

完全な機器の移動パスを確認します。

• 変圧器はどのように持ち上げられたり、所定の位置に転がされたりするのでしょうか?
• 変圧器を移動せずに RMU を取り外すことはできますか?
• 技術者はすべてのパネルを安全に開けることができますか?
• ケーブルを取り外したり、引き抜いたりすることはできますか?
• ファン、フィルター、補助機器を交換するスペースはありますか?
• 最大のコンポーネントは試運転後にエンクロージャから離れることができますか?

中東のプロジェクトでは、高温かつ厳しい停止時間帯でメンテナンスが行われる場合があります。技術者には、図面に示されている最小限のクリアランスだけではなく、実際的なアクセスが必要です。

有用な設計機能には次のようなものがあります。

• 取り外し可能な屋根部分
• 取り外し可能な壁パネル
• 広い機器ドア
• 外部リフティングポイント
• 交換可能なルーバーフィルター
• 保護されたメンテナンス照明
• 明確に分離されたオペレーティングゾーンとサービスゾーン

関連する内部ガイドでは、コンパクトな変電所の筐体と完全なプレハブ変電所の違いについて説明できます。

5. 冷却を共通の責任にする

内部温度が高すぎる場合、変圧器の供給元はエンクロージャの換気のせいにするかもしれませんが、エンクロージャの供給元は予期せぬ変圧器の損失を指摘します。

本当の問題は通常、統合データが欠落していることです。

のために中東のパッド-に設置された変電所、エンクロージャ設計者に次のものを提供します。

• 変圧器の無負荷および負荷損失-
• RMU および LV- 機器の熱損失
• プロジェクトの最大周囲温度
• 太陽光-の要件
• 変圧器ラジエーターの寸法
• 必要なエアフロー方向
• 扇風機またはエアコンの詳細-
• 許容される内部温度制限

ルーバーの位置は実際の熱源に従う必要があります。あるコンパートメントに空気が入っても、スチール製のパーティションで区切られた別のコンパートメントで効果的な冷却が保証されるわけではありません。

IEC 62271-202:2022 は、1 kV を超え 52 kV までのプレハブ変電所を対象としています。現在の版では、太陽光-の影響、アクセス寸法、温度上昇試験にも取り組んでいます。

購入時の教訓は簡単です。機器の損失や現場の状況を提示せずに、エンクロージャのサプライヤーに「十分な換気を提供する」ように要求しないでください。

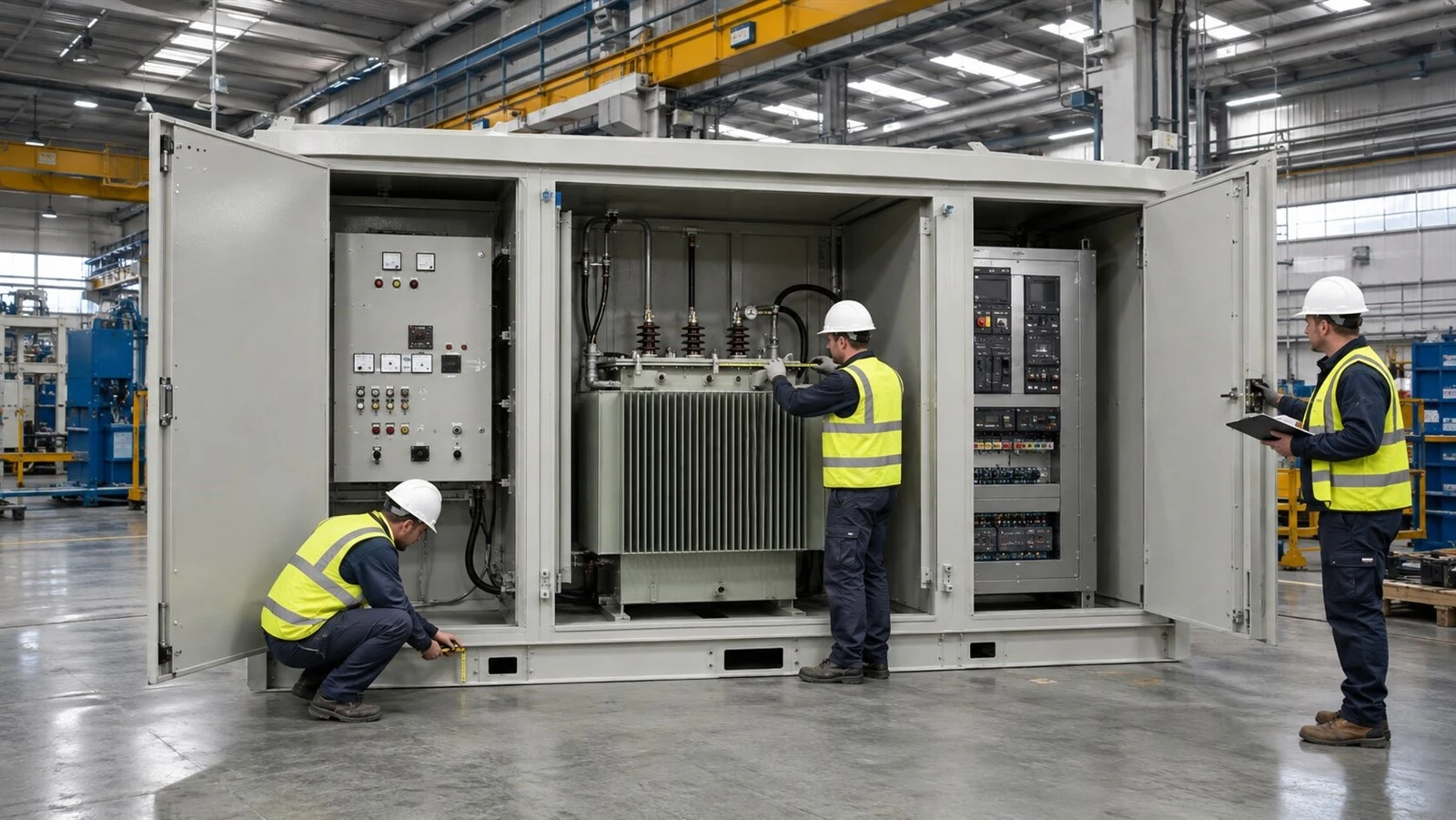

6. FAT をインストールのリハーサルに変える

従来の筐体検査では、寸法、塗装、外観に重点が置かれていました。複数のサプライヤーのプロジェクトでは、最終組み立てのリハーサルとして工場の受け入れ検査を使用します。-

可能であれば、検査では実際の機器または正しい設置面積とインターフェイスの位置を示す代表的なテンプレートを使用する必要があります。

私はチームに次のことをデモンストレーションするよう依頼します。

• 変圧器の設置・撤去ルート
• RMU および LV- パネルの取り付け位置
• 床の開口部とのケーブルの位置合わせ
• 機器を設置した状態でのドア操作
• バルブと端子箱へのアクセス
• 屋根または壁の-パネルの取り外し
• -ポイントのアクセシビリティを向上
• パーティションと換気コンポーネントの取り付け

実際の機器が利用できない場合でも、スチール テンプレートまたはマークされた基準フレームを使用して主要なインターフェイスを検証できます。

FAT 記録には、写真、測定結果、承認された図面の改訂が含まれている必要があります。未開封のアイテムには、出荷前に所有者と完了日が記載されている必要があります。

このアプローチは、完全な変電所を組み立てられるかどうかを確認しない検査書類のフォルダーを受け取るよりも価値があります。

7.商用マイルストーンをインターフェースの承認にリンクする

インターフェース管理も発注書に記載する必要があります。そうしないと、変圧器または開閉装置の寸法がまだ変更されている間に、エンクロージャのサプライヤーが生産を開始する可能性があります。

のためにカスタム パッド-に取り付けられた変電所エンクロージャ, 私は商業的なマイルストーンをエンジニアリングの進歩に結び付けます。

• 購入後の入金-注文確認
• マスター図面承認後の材料リリース
• 界面寸法固定後の生産
• FATおよび書類承認後の残高
• 梱包後の発送-計画の確認

一般的な支払い構造は次のとおりです。30% のデポジットと T/T による出荷前に 70%。中東の大規模プロジェクトの場合は、即時取消不能な L/C が検討される場合があります。

注文書には、生産開始後に購入者が要求した変更がどのように処理されるかについても説明する必要があります。{0}サプライヤーは、改訂を実施する前に、価格、生産時間、完成したコンポーネントへの影響を確認する必要があります。

ジェベル アリ、ダンマーム、ジェッダ イスラム港、ハマド港、またはソハールを経由する配送については、公式のインコタームズ® 2020 規則に基づく FOB、CIF、またはその他の適切な条件に同意します。

サウジアラビアからの輸入品の場合、輸入業者は出荷前に HS コードと必要な SABRE プロセスも確認する必要があります。 SASO は輸入税関申告の前に積荷証明書を要求するため、コンテナが港に到着するまで適合書類を残すべきではありません。

インターフェースに含めるもの-重点的な RFQ

エンクロージャのスケッチだけを送信する代わりに、以下を含む調整された RFQ パッケージを提供します。

• 変電所全体概要図
• 変圧器外形図
• RMU および LV- のパネル図
• ケーブルとバスバーのインターフェース
• 土木-基礎図面
• 装備重量
• 設置・交換ルート
• 熱損失と周囲温度-のデータ
• 適用される IEC およびユーティリティ仕様
• 希望の組み立て場所
• 梱包制限
• 宛先ポート
• 必要なプロジェクトのスケジュール

サウジ電力会社、DEWA、エティハドWE、カフラマー、ナマ、またはその他の地域当局が関与するプロジェクトの場合、該当する購入者の仕様を個別に特定する必要があります。

IEC リファレンスは、機器のレイアウト、ロック、ケーブル アクセス、ラベル付け、または文書の承認に関する顧客の要件に代わるものではありません。

ギャップを埋めるのに最適なエンクロージャ サプライヤー

を選択すると、パッド-搭載変電所エンクロージャのサプライヤー, 切断、溶接、塗装の能力だけを評価しているわけではありません。また、サプライヤーが鋼材を切断する前に界面の問題を特定できるかどうかも評価しています。

有用なサプライヤーは次のことを尋ねることができる必要があります。

• 変圧器の図面は最終版ですか?
• ラジエターの風量は十分ですか?
• RMU ケーブルはトレンチに到達できますか?
• 変圧器はどのように交換されるのでしょうか？
• 完成した同封物は配送方法に適合しますか?
• 各インターフェースを制御するのはどの図面ですか?

Nantong Zhihe Electric は、顧客の承認された図面に従って、変圧器のハウジングとパッド取り付けの変電所の筐体を製造しています。{0}当社のエンジニアリングチームは、見積前に機器のレイアウト、生産の実現可能性、輸送寸法をレビューできます。

変圧器、RMU、LV 機器、エンクロージャが異なるサプライヤーから提供されている場合は、エンクロージャの外部寸法だけでなく、調整された図面もお送りください。{0}}

製造レビューのために統合図面を送信してください
