洋上変圧器の場合、「C5 コーティング」を指定すると、完全な腐食保護要件のように聞こえるかもしれません。-そうではない。
C5 は、ISO 12944-2 に基づく環境の腐食性を記述します。それ自体では、完全な塗装システム、表面処理、乾燥膜の厚さ、塗布品質、検査方法、修理手順、またはメンテナンス計画を定義するものではありません。オフショアのエクスポージャが深刻な場合、一部の地域は C5 ではなく、より要求の厳しい CX オフショア カテゴリに分類される場合もあります。
この違いは次の点で重要です変圧器油タンク, 変圧器ラジエーター, オイル保存者、キャビネット、配管、フランジ、溶接付属品。適切なコーティングシステムでも、スチール表面の処理が不十分であったり、鋭利なエッジが処理されていなかったり、構造の細部の周囲に水が溜まったり、輸送や設置中にコーティングが損傷したりすると、早期に機能しなくなる可能性があります。
したがって、バイヤーと変圧器メーカーにとって正しい質問は、単に「C5 コーティングを提供できますか?」ということではありません。それは、「完全な変圧器腐食保護システムはどのように設計、適用、検査、輸送、修理、保守されるのか?」です。-
C5 は環境分類であり、塗料レシピではありません
ISO 12944-2 では、大気環境をその腐食性に従って分類し、環境ストレスが保護塗料システムの選択に使用される重要なパラメーターの 1 つであると説明しています。一方、ISO 12944-5 は、さまざまな環境や予想される耐久性の範囲に応じた塗料システムの選択に関するガイダンスを提供します。
これは、C5 露光に適していると記載されている 2 つのコーティング システムが、異なるプライマー、中間コート、トップコート、厚さ、および塗布手順を使用する可能性があることを意味します。実際のパフォーマンスは、次の理由によって異なる場合もあります。
- 鋼材の表面状態と清浄度
- ブラスト後の表面形状
- エッジの丸み付けと溶接の準備
- 困難な領域にストライプコーティングを施す
- コートの回数と乾燥膜の総厚さ-
- 硬化温度と湿度
- 再コート間隔
- コーティングの適合性
- 点検・修理品質
購入仕様書に「C5 コーティング」のみが記載されていると、解釈の余地がある技術的な詳細が多すぎます。
沖合での暴露には C5 以上が必要な場合がある

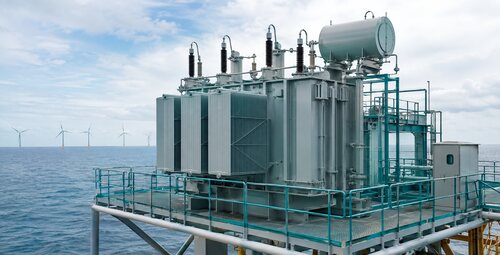

洋上変電所のすべてのコンポーネントが同じ状況に陥るわけではありません。機器は、塩分を含んだ空気、結露、紫外線、たまり水、化学物質による汚染、または直接の海水飛沫にさらされる可能性があります。{1}密閉されたエリアは、換気が限られているため、長時間濡れたままになる場合もあります。
ISO 12944-9 は、特に、CX 海洋大気または Im4 海水および汽水浸漬条件にさらされるオフショアおよび関連する炭素鋼構造物に対する保護塗料システムと実験室での性能試験に取り組んでいます。-また、その範囲がカバーされないことも明確にしています。変圧器タンク内部.
したがって、プロジェクト チームは、ユニット全体に 1 つの一般的なラベルを適用するのではなく、各変圧器コンポーネントの実際の暴露を分類する必要があります。の外面主変圧器タンク、aの下部変圧器ラジエーター、密閉されたケーブル ボックス、および飛沫ゾーン近くの支持構造では、異なる保護戦略が必要になる場合があります。
表面処理によりコーティングが機能するかどうかが決まります
たとえ高性能の塗装システムであっても、不適切な表面処理を補うことはできません。-

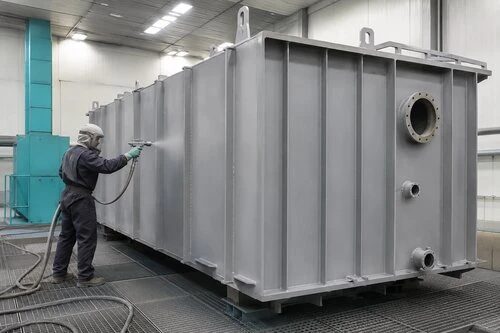

変圧器タンクとラジエーター長い溶接、コーナー、狭い隙間、吊り上げラグ、補強材、フランジ、バルブ、その他の複雑な詳細が含まれています。ミルスケール、溶接スパッタ、油、ほこり、可溶性塩、鋭いエッジにより、コーティングの密着性が低下したり、局所的に薄い領域が生じたりすることがあります。
コーティングの前に、購入者は以下を確認する必要があります。
- 必要な研磨剤-ブラスト洗浄グレード
- 指定された表面プロファイル範囲-
- 粉塵や可溶性塩類の汚染を確認する方法
- 溶接スパッタや鋭利なエッジが除去されるかどうか
- エッジ、溶接、ボルト、困難な凹部にストライプ コートを施すかどうか
- コーティングの塗布および硬化に関する環境制限
これらのコントロールは、次の場合に特に重要です。変圧器ラジエーター。薄い冷却パネル、狭いオイル チャネル、ヘッダー、フランジの付け根、パネルとヘッダーの溶接により、完全なコーティングを達成するのがより困難な形状が作成されます。-
設計の詳細により腐食ホットスポットが発生する可能性がある
腐食防止は塗装工程の前に始まります。構造の詳細が不十分であると水や塩が閉じ込められる可能性があり、局所的な暴露は一般的な大気のカテゴリーが示すよりも深刻になります。
典型的なリスク領域には次のようなものがあります。
- 雨水が滞留する可能性のある水平面
- 溶接された付属品とタンク壁の間の狭い隙間
- 水分の侵入を可能にする断続的な溶接
- フランジ面とボルト締結
- ラジエターの底部とドレンポイント
- 異種金属接続-
- 最終組み立て後に隠れた領域
- 取り扱い中にリフティングポイントが損傷した
設計者は排水を提供し、水のトラップを減らし、ブラストや塗装のためのアクセスを許可し、重要な領域を検査可能にする必要があります。異なる金属が接続されている場合は、外部塗装層だけに依存するのではなく、電気腐食のリスクも評価する必要があります。-
機械的負荷と熱的負荷がコーティングの耐久性に影響を与える
洋上変圧器は塩害にさらされるだけではありません。固定式および浮体式の洋上変電所では、機器が振動、動き、傾き、熱サイクル、および保守アクセスの制限にさらされる可能性があります。
CIGRE の 2026 年の論文「海洋アプリケーションのメンテナンス ガイドライン」では、腐食防止、表面洗浄、アクセシビリティ、遠隔監視、浮体式海洋変電所が直面する追加の振動と動作の課題に焦点を当てています。 DNV の DNV-ST-0145 洋上変電所も同様に、より広範な設計、建設、使用中、およびリスク管理フレームワークの一部として腐食保護を扱っています。-
のために変圧器油タンクまたは変圧器ラジエーター、温度変化が繰り返されると、溶接接合部、ボルト接続、およびコンポーネント間の界面の周囲のコーティングに応力がかかる可能性があります。振動や取り扱い荷重によっても局部的な損傷が生じる可能性があります。したがって、コーティングの仕様は、構造設計、製造品質、設置方法、および動作温度と調整する必要があります。
輸送および設置は、認定されたコーティング システムに損傷を与える可能性があります
変圧器は、承認されたコーティングレポートを持って工場を出荷しても、保護が損傷した状態で現場に到着する場合があります。
一般的な原因には、塗装面とのチェーンやスリングの接触、海水で汚染された梱包、カバー内の結露、吊り上げ時の衝撃、フランジや周囲の現場での組み立て作業などが含まれます。{0}取り外し可能なトランスラジエーター。塩分が豊富な環境では、たとえ小さな傷であってもフィルム下腐食の開始点となる可能性があります。-
供給契約では以下を定義する必要があります。
- 海上輸送時の保護と梱包
- 許容可能な吊り上げおよび固定ポイント
- 納品後すぐに検品
- 承認された修理材料と手順
- 現場補修のための表面準備-
- 輸送または設置時の損傷を修理する責任
- 通電前の最終検査
のために取り外し可能なトランスラジエーター、組み立て後のフランジ保護、吊り上げ方法、シール面、およびコーティングの修復には特別な注意を払う必要があります。
検査は乾燥膜厚以上をカバーする必要があります-

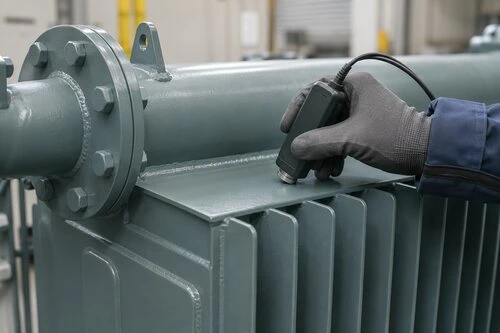

乾燥膜の厚さは重要ですが、1 回の厚さの読み取りだけでは、システム全体が正しく適用されたことを証明することはできません。{0}}
有用なコーティング検査計画には、表面処理、環境条件、湿潤膜厚と乾燥膜厚、視覚的欠陥、接着力、硬化、休日または気孔率（指定されている場合）、および修理記録の検証が含まれる場合があります。大きくてアクセスしやすいタンクパネルのみに検査が集中しないように、製造前に重要な領域を特定する必要があります。
お客様は、以下にリンクされた追跡可能な記録も要求する必要があります。変圧器タンクまたは変圧器ラジエーターシリアルナンバー。これらには、コーティング材料のバッチ番号、検査機器の校正ステータス、申請日、検査員の身元、写真、不適合記録、および最終的な合格結果が含まれる場合があります。
海洋腐食保護にはメンテナンス戦略が必要です
コーティング システムがないため、変圧器のメンテナンスが不要になります。{0}}塩の堆積、汚染、排水路の詰まり、軽度の機械的損傷により、保護が徐々に低下する可能性があります。
実際的なメンテナンス計画では、検査間隔、清掃方法、細心の注意が必要な領域、現地修理の基準、互換性のある修理製品、およびアクセス要件を定義する必要があります。遠隔監視は変圧器の状態評価をサポートしますが、外部表面や腐食しやすい細部の直接検査に代わるものではありません。-
これは、アクセスが高価で天候に左右される沖合では特に重要です。{0}}計画された訪問中に簡単に修復できる小さなコーティング欠陥でも、気づかれないままにしておくと、より大きな腐食の問題になる可能性があります。
購入者が注文前に確認すべきこと
承認する前に洋上変圧器タンクまたは変圧器ラジエーター、購入者はサプライヤーに次の確認を依頼する必要があります。
実際の腐食性カテゴリは何ですか: C5、CX、または別の定義された条件ですか?
ISO 12944 の耐久性範囲とコーティング システムはどれが必要ですか?
表面-準備グレードと表面プロファイル-の要件は何ですか?
下塗り、中塗り、上塗りは何を使用しますか？
各コートおよび合計の公称乾燥膜厚はどれくらい指定されていますか?{0}}
エッジ、溶接部、フランジの根元、およびアクセスできない領域はどのように保護されますか?
どの検査およびラボ認定テストが必要ですか?
輸送中や現場での組み立て中に発生したコーティングの損傷はどのように修復されますか?
メンテナンスアクセス、清掃、排水は設計レビューに含まれていますか?
製品にはどのような塗装記録と検査記録が同梱されますか?
結論
C5 は出発点としては便利ですが、完全な洋上変圧器保護戦略ではありません。 -長期的なパフォーマンスは、正しい環境分類、完全に指定されたコーティング システム、適切な鋼設計、規律ある表面処理、管理された適用、追跡可能な検査、注意深い輸送、および計画的なメンテナンスに依存します。
Nantong Zhihe Electricはカスタマイズされた製品を製造しています変圧器油タンクそして変圧器ラジエーター顧客の図面とプロジェクトの仕様に従って。当社の製造プロセスでは、合意された技術要件に基づいて、ロボット溶接と手動溶接、研磨ブラスト、マルチコート-腐食-保護システム、漏れ試験を統合できます。
正確なお見積りをご希望の場合は、変圧器の図面、設置場所、環境カテゴリ、必要な塗装方法、耐久性の期待、検査基準、納品条件をご提供ください。その後、当社のエンジニアリング チームがレビューします。変圧器タンクまたはラジエーターの設計製造前に確認すべきコーティングの詳細を特定します。
よくある質問
C5 は洋上変圧器の最も高い腐食カテゴリーですか?
必ずしもそうとは限りません。 ISO 12944 では、深刻な海洋暴露は CX として分類される場合があります。正しいカテゴリは、設置時の実際の大気、飛沫、浸漬、結露、汚染の条件によって異なります。
C5 では一定のコーティング厚さを指定していますか?
No. C5 は、環境腐食性を説明するものであり、1 つの普遍的なコーティングのレシピや厚さを説明するものではありません。塗料の材質、塗装回数、公称乾燥膜厚、耐久性の範囲、認定試験は別途記載する必要があります。{3}}
塩水噴霧試験だけで海上での耐久性を証明できますか?{0}}
単一の実験室試験ですべての海洋条件を再現することはできません。テスト要件は該当する仕様に従い、管理された表面処理、アプリケーション検査、設計レビュー、輸送保護、およびメンテナンス計画によってサポートされる必要があります。
変圧器のラジエーターにはメインタンクと同じコーティングを使用する必要がありますか?
自動的ではありません。ラジエーターの形状、動作温度、薄いパネル、溶接位置、取り扱い方法、および露出によって、アプリケーションとメンテナンスの要件が異なる場合があります。メインタンクの仕上げとの相性も重要です。
洋上変圧器タンクまたはラジエーターの見積もりにはどのような情報が必要ですか?
サプライヤーは通常、承認された図面、材料要件、環境分類、コーティング仕様、色、検査およびテスト要件、梱包方法、設置場所、および予想されるサービス条件を必要とします。
